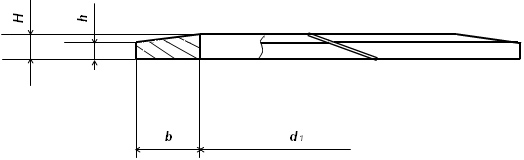

Кольца защитные типа КШ по ОСТ 12.44.022-77
Размеры в мм.
Уплотняемый диаметр по штоку |
d1 |
b |
H |
h |
||||
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
| 45 | 45,2 |
+/- 0,17 |
4,9 |
3,0 |
+/- 0,12 |
2,0 |
+/- 0,12 |
|
| 50 | 50,2 |
+/- 0,20 |
||||||
| 56 | 56,2 |
+/- 0,20 |
7,4 |
4,0 |
+/- 0,15 |
2,5 |
||
| 60 | 60,2 |
|||||||
| 63 | 63,2 |
|||||||
| 70 | 70,2 |
|||||||
| 75 | 75,2 |
|||||||
| 80 | 80,3 |
+/- 0,30 |
9,9 |
2,0 |
||||
| 90 | 90,3 |
|||||||
| 100 | 100,3 |
|||||||
| 110 | 110,3 |
|||||||
| 125 | 125,5 |
+/- 0,50 |
||||||
| 140 | 140,5 |
|||||||
| 160 | 160,5 |
|||||||
Пример условного обозначения защитного кольца типа КШ
для манжеты 120х100 для уплотнения штока диаметром 100 мм :
Кольцо защитное КШ 100х120 ОСТ 12.44.022-77
