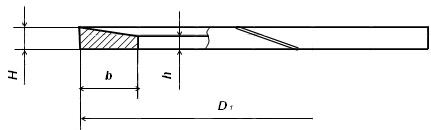

Кольца защитные типа КПМ по ОСТ 12.44.022-77
Размеры в мм.
Уплотняемый диаметр по цилиндру,D |
D1 |
b |
H |
h |
||||
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
| 63 | 63,8 |
- 0,71 |
4,9 |
+/- 0,1 |
3,0 |
+/- 0,12 |
2,0 |
+/- 0,12 |
| 70 | 70,8 |
|||||||
| 80 | 80,9 |
- 0,87 |
||||||
| 90 | 90,9 |
|||||||
| 100 | 100,9 |
|||||||
| 110 | 110,9 |
|||||||
| 125 | 126.0 |
- 1,00 |
||||||
| 140 | 141,0 |
|||||||
| 160 | 161,0 |
|||||||
Пример условного обозначения защитного кольца типа КПM
для манжеты малогабаритной 100х90 для уплотнения цилиндра диаметром 100 мм :
Кольцо защитное КПМ 100х90 ОСТ 12.44.022-77
